1、設備用途：

該生產線主要用于非鐵磁性零件熒光滲透檢驗，檢測零件非松孔性表面開口不連續性缺陷。

2、設備概述：

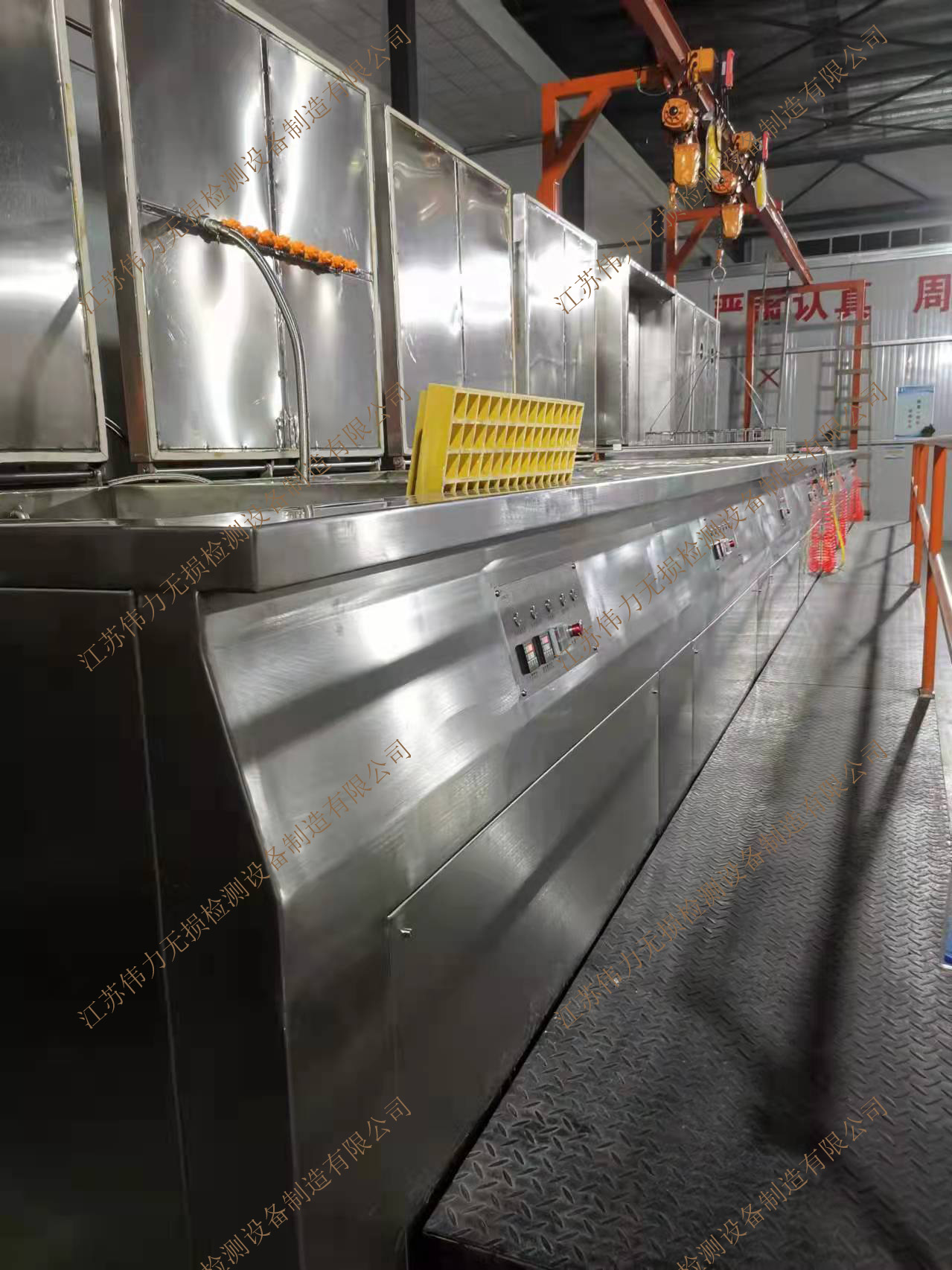

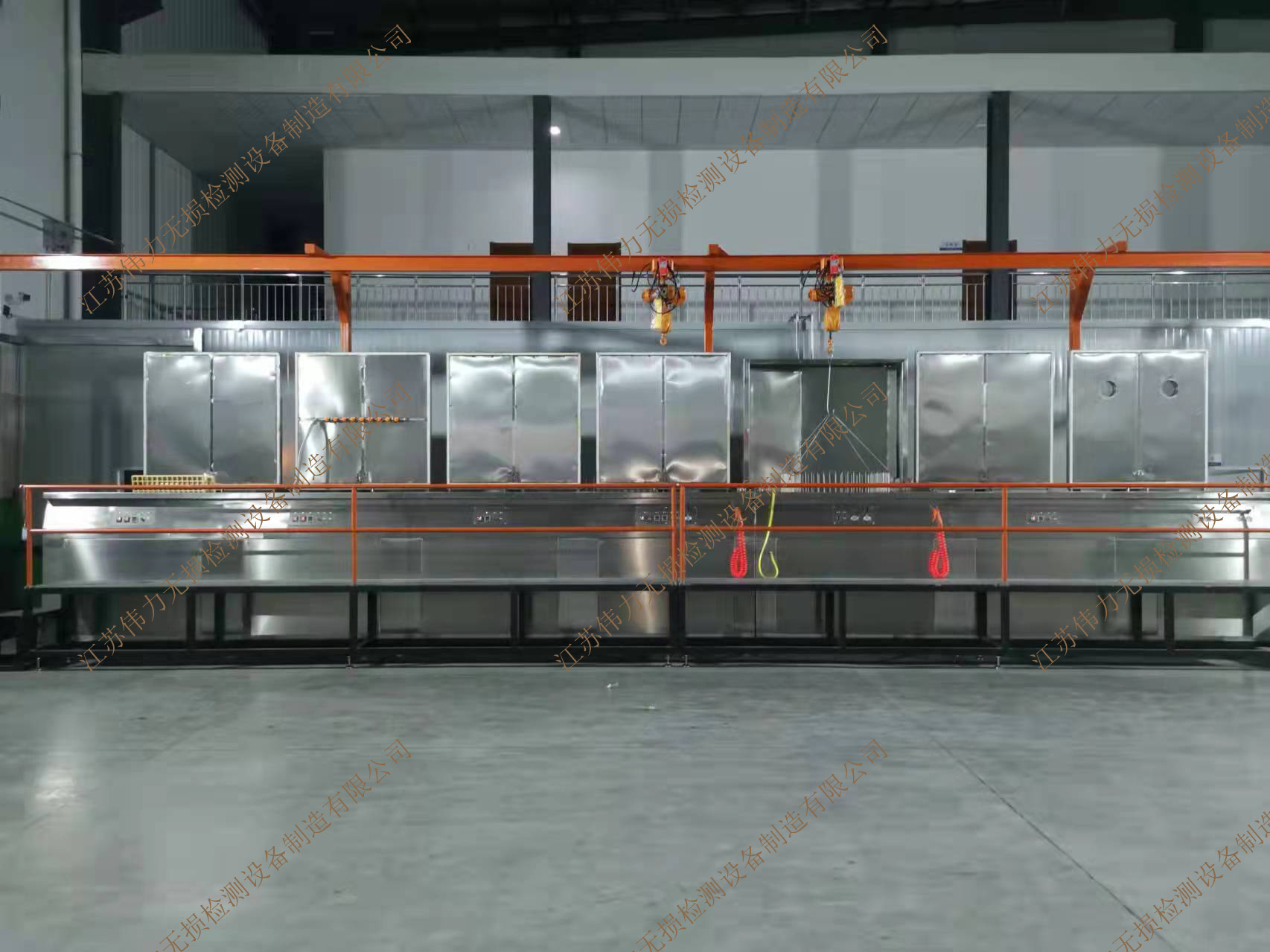

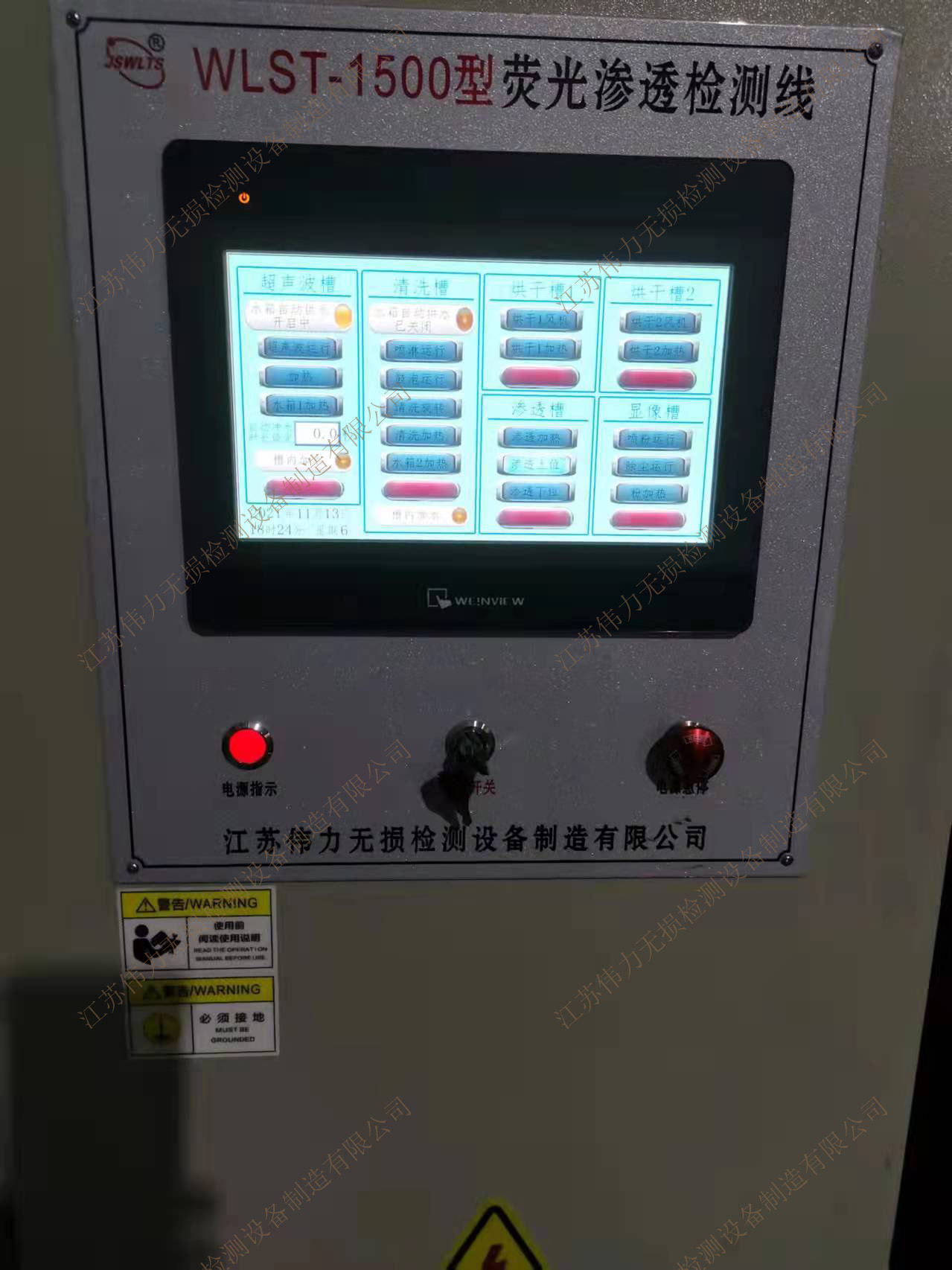

熒光滲透檢測線符合HB/Z61-98《滲透檢驗》標準和GJB2367《滲透檢驗》的相關規定。該生產線滲透工藝方法采用自乳化。熒光滲透檢測設備由超聲波清洗槽1個、噴淋/鼓泡清洗槽1個、烘干槽2個、自乳化滲透槽1個、人工清洗槽1個、顯像槽1個；配套及輔助設施由電氣控制柜、氣動控制系統、單軌行車（配500Kg電動葫蘆2個）、各種管道等設備組成。 檢測線整體布置，以方便整條檢測線的檢修和清潔。該設備的工藝布局合理，工藝參數能設定與控制，以滿足質量保證的需要，并使零件在檢測過程中流轉順暢、操作便捷可靠。

3、工藝流程；

   人工上料—超聲波清洗—噴淋清洗或鼓泡清洗可切換—烘干—滲透/滴落—人工清洗---烘干—噴粉---人工下料

   各個工位之間轉運采用人工操作電動葫蘆進行。
